| 产品特性：小包装 | 品牌：PCT/普诚 | 型号：PT2470C |
| 类型：其他IC | 用途：电源IC | 封装：HSOP8 |
| 系列：电机驱动器IC | 功率：参考规格书 | 批号：2024+ |
| 特色服务：提供技术支持 | 产品说明：原厂原装 | 包装：盘装 |
| 应用领域：照明电子 | 数量：100000 | QQ：1186670662 |
| 资质：代理 | 货源：原厂 | 可售卖地：全国 |
深圳市科瑞芯电子是PCT/普诚的供应商，商品原厂原装
可为终端客户提供样品及技术支持！
欢迎致电！
型号：PT2470C
封装：HSOP8
品牌：PCT/普诚
温馨提示：公司产品丰富，如想求购具体型号可直接致电或QQ联系！

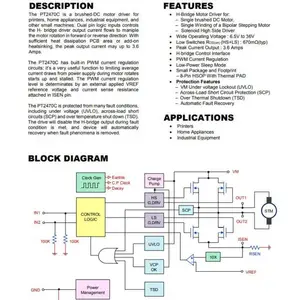

描述
PT2470是一款用于打印机、家用电器、工业设备和其他小型机器的有刷直流电机驱动器。双引脚逻辑输入控制Hbridge驱动器输出电流，以控制电机正向或反向旋转。有足够的散热PCB面积或附加散热装置，峰值输出电流可达3.6安。
PT2470内置PWM电流调节电路；在电机旋转启动和失速期间，限制电源的平均电流消耗是一个非常有用的功能。PWM电流调节电平由外部施加的VREF参考电压和连接在ISEN引脚中的电流感测电阻决定。
PT2470可防止许多故障情况，包括欠压（UVLO）、负载短路（SCP）和过热停机（TSD）。当故障条件满足时，驱动器将禁用H桥输出，当故障现象消除时，设备将自动恢复。
特征
● H桥电机驱动器，适用于：
-单刷直流电机
-双极型步进电机的单绕组
-电磁阀高压侧驱动器
● 宽工作电压：9V至36V
● 低开关Ros（打开）（HS+LS）：500m9（典型值）
● 峰值电流输出：3.6安培
● H桥控制接口
● PWM电流调节
● 低功耗睡眠模式
● 小包装和占地面积
-8针HSOP，带热垫
● 保护功能
-VM欠压锁定（UVLO）
-跨负载短路保护（SCP）
-过热停机（TSD）
-自动故障恢复
应用
● 打印机
● 家用电器
● 工业设备

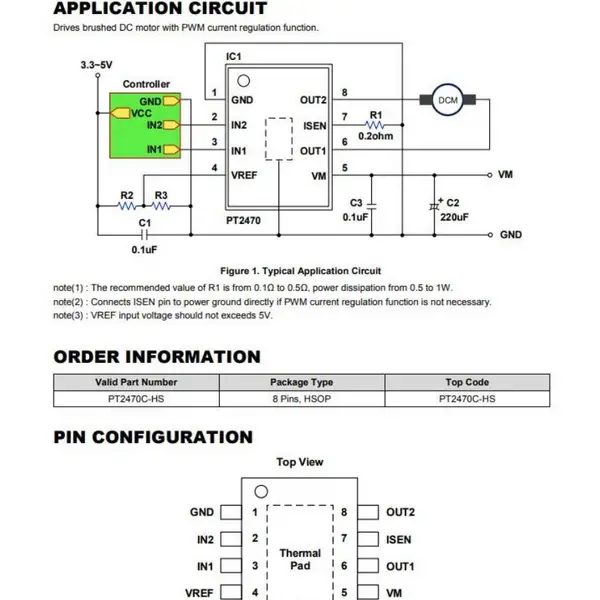

产品规格书（部分），如需PDF文档请QQ索要或电话联系
