| 产品特性：过电流保护 | 品牌：PCT/普诚 | 型号：PT2511 |
| 类型：其他IC | 用途：电源IC | 封装：QFN40/HTSSOP28/HSOP28 |
| 系列：电机驱动器IC | 功率：参考规格书 | 批号：2024+ |
| 特色服务：提供技术支持 | 产品说明：原厂原装 | 包装：盘装 |
| 应用领域：照明电子 | 数量：80000 | QQ：1186670662 |
| 资质：代理 | 货源：原厂 | 可售卖地：全国 |
深圳市科瑞芯电子是PCT/普诚的供应商，商品原厂原装
可为终端客户提供样品及技术支持！
欢迎致电！
型号：PT2511
封装：QFN40/HTSSOP28/HSOP28
品牌：PCT/普诚
温馨提示：公司产品丰富，如想求购具体型号可直接致电或QQ联系！
说明

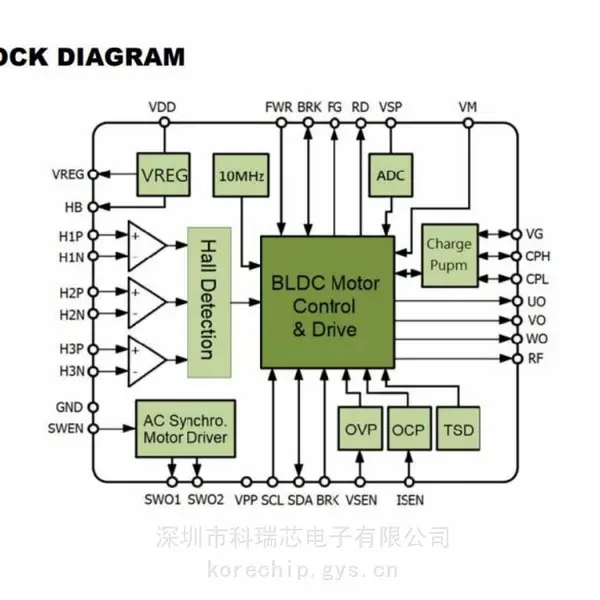

PT2511为集成MOSFET的三相BLDC驱动IC，是基于Hall传感器的弦波电流控制方式。驱动IC可提供约1.***的连续驱动电流。适用于30W以内的马达驱动。PT2511额外内置一组交流同步马达驱动电路，可驱动12V或24V摆头马达。整体搭配可用于立扇、循环扇等。能大幅简化驱动板的设计及所需的零件。
PT2511可针对Hall传感器的种类、位置、极性等做补偿与调整，提供更高弹性，进而简化PCB设计时程与降低布板失败机率。此外，一般常用的参数：如Hall传感器的进角补偿、加减速或堵转保护等，可透过I2C控制或将参数储存于芯片的内存中。
PT2511采用多种不同封装。使用功率较小或芯片温升不高时可使用QFN40或HTSSOP28封装、HSOP28封装。因体积较大，提供较佳的散热能力，适合功率较大的应用。
产品特色
● 用于三相BLDC的Hall传感器正弦波控制
● 工作电压从9V到24V
● 驱动电流：持续1.***
● 过电流保护(OCP)，热关断保护( TSD )
● 過電壓保護(OVP)與欠電壓压锁定保护 ( UVLO )
● 堵转保护(Lock)和煞车输入(Brake)
● DC、PWM、I2C或Clock输入，用于速度控制
● 正反轉功能(FWR)
● 多种FG转速输出设定
● 支持Hall组件和Hall IC
● I2C参数设置或和写入内部OTP存储器
应用
● 三相BLDC马达
● 风扇类应用

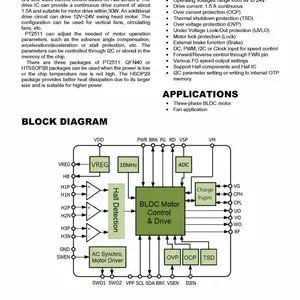

产品规格书（部分），如需PDF文档请QQ索要或电话联系
