| 产品特性：无铅环保 | 品牌：PCT/普诚 | 型号：PT5616A |
| 类型：其他IC | 用途：电源IC | 封装：SOP28 |
| 系列：电机驱动器IC | 功率：参考规格书 | 批号：2024+ |
| 特色服务：提供技术支持 | 产品说明：原厂原装 | 包装：盘装 |
| 应用领域：照明电子 | 数量：80000 | QQ：1186670662 |
| 资质：代理 | 货源：原厂 | 可售卖地：全国 |
深圳市科瑞芯电子是PCT/普诚的供应商，商品原厂原装
可为终端客户提供样品及技术支持！
欢迎致电！
型号：PT5616A
封装：SOP28
品牌：PCT/普诚
温馨提示：公司产品丰富，如想求购具体型号可直接致电或QQ联系！
描述

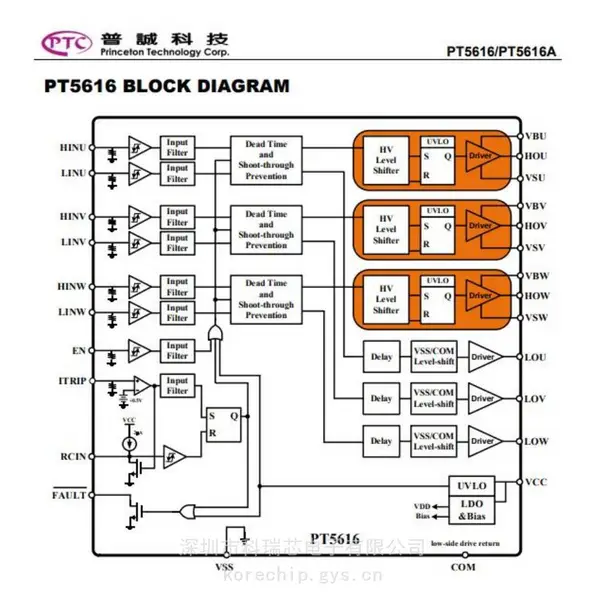

这些器件是全桥驱动器，用于控制三相系统中的MOS晶体管或IGBT等功率器件，阻断电压为+600 V。六个独立的驱动器在低压侧使用CMOS和LSTTL兼容信号进行控制，低至3.3V逻辑。该装置包括一个具有滞后特性和过电流检测的欠压检测单元。通过选择ITRIP引脚的电阻值和阈值电平来调整过电流电平。两种错误情况（欠压和过流）都会导致所有六个开关的明确关闭。在FAULT开路漏极输出引脚处提供错误信号。过电流后的阻断时间可以通过引脚RCIN处的RC网络进行调整。因此，电阻器RRCIN是可选的。典型的输出电流可以给出200mA用于上拉，400mA用于下拉。
由于系统安全原因，实现了0.29us的死区时间。输入EN和ITRIP的功能可以通过使用外部NTC电阻器、二极管和电阻网络进行过热检测来扩展。
特征
● 驱动多达六个IGBT/MOSFE T功率器件
● 所有高压侧通道在高达+600V的电压下完全工作
● 每个通道的栅极驱动电压高达18V
● 所有通道的欠压锁定
● 过电流保护
● 灵活的超温停机输入
● 高*级输入过滤器
● 内置死区保护
● 直通（交叉传导）保护
● 独立启用/禁用输入和故障报告
● 在错误情况下关闭所有开关
● 可调故障清除时间
● 独立的逻辑和电源接地
● 3.3 V/5V输入逻辑兼容
● 设计用于自举电源
● 所有信道的传播延迟匹配
● 匹配的死区时间
● -40℃至125℃工作范围
● SOP28软件包可用
● 无铅
应用
● 三相电机驱动
● 工业逆变器
● 通用三相逆变器

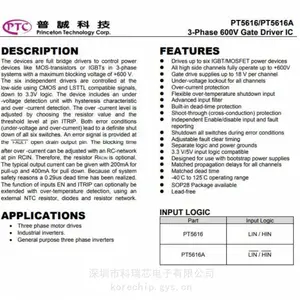

产品规格书（部分），如需PDF文档请QQ索要或电话联系
